产品系列

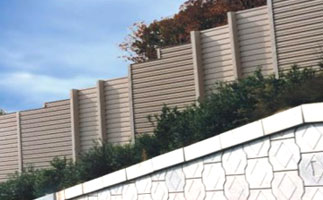

FS型和SFS型，单面或者双面吸声，高传声损失性能，工厂制作，现场快速安装，声屏障板在钢立柱之间简单叠加拼装，安装高度可以随意选择。
C，C12，C38。经过专门构造设计，可安装在新建或者已建墙面或声屏障上，提高原有的墙面吸声性能，可显著降低墙面声反射。
应用场景
- 铁路和公路
- 发电厂
- 变压器
- 工厂
- 发电机，压缩机，冷却塔
表面用材
可以使用系列标准的表面喷涂和颜色：
- 镀锌钢板
- 铝板
- 聚酯粉末喷涂
- 乙烯漆钢板
性能优点
 |
1、传声损失通过了检验和实证； 2、吸声以减少反射声； 3、坚固，耐用的钢/铝结构； 4、表面处理与周围景观协调，耐候，防锈，耐久； 5、易于清洗及第维修费用； 6、工厂制作现场快速组装。 |
性能参数
1、适用于建筑百叶窗背后 (允许100mm气腔) ,圆弧形,叶片状；
2、成本比同等效果的直线型百叶方案减少30%费用。
性能参数
声屏障型号尺寸
| 结构 |
型号FS
厚度127mm |
型号SFS
厚度127mm |
型号C
厚度64mm |
型号C12
厚度76mm |
型号C38
厚度102mm |
|
| 重量kg/m2 | 钢板 | FS/S-29.9 | SFS/S-36.7 | C/S-9.8 | C12/S-11.2 | C38/S-13.7 |
| FS/ST/S*-42.0 | ||||||
| 铝板 | FS/A-22.0 | SFS/A-25.4 | C/A-5.4 | C12/A-6.8 | C38/A-9.3 | |
| 应用 | 噪声大的 设备边界 |
多个噪声源之间 | 安装于新建或者已建墙面，C12和C38可增强125Hz的吸声效果 | |||
声屏障隔声量（dB）
| 型号 | 倍频程，Hz | STC | ||||||
| 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| FS/S,SFS/S | 21 | 34 | 40 | 33 | 32 | 26 | 37 | 30 |
| FSt/S | 24 | 38 | 40 | 41 | 35 | 29 | 34 | 33 |
| FS/A,SFS/A | 21 | 32 | 37 | 30 | 37 | 28 | 30 | 31 |
声屏障吸声系数
| 型号 | 倍频程，Hz | NRC | ||||||
| 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| FS/S,FS/A, FSt/S |
1.12 | 1.12 | 1.1 | 1.01 | 0.89 | 0.76 | 0.57 | 1.05 |
| SFS/S,SFS/A | 0.49 | 1.04 | 1.14 | 1.05 | 0.96 | 0.95 | 0.87 | 1.05 |
| C/S,C/A | 0.3 | 1.05 | 1.07 | 1.01 | 0.96 | 0.88 | 0.78 | 1 |
| C12/S,C12/A | 0.48 | 1.08 | 1.1 | 0.99 | 0.92 | 0.83 | 0.78 | 1 |
| C38/S,C38/A | 0.68 | 1.19 | 1.1 | 1.03 | 0.9 | 0.81 | 0.76 | 1.05 |
